Матрица Canon X030334 из 1DX

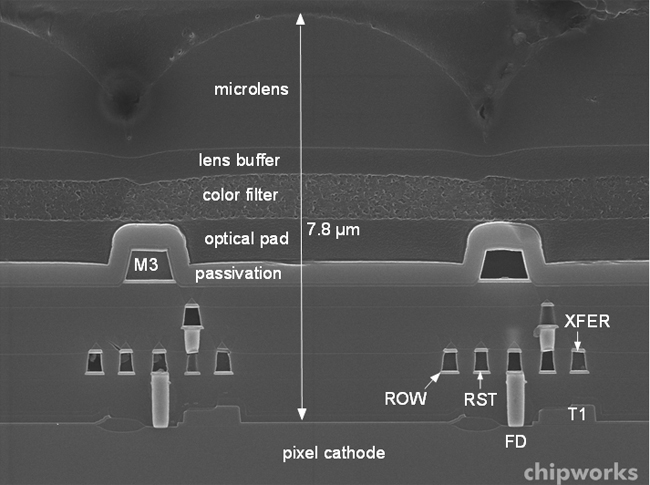

В своих DSLR Canon использует матрицы своего производства. Разрешение матрицы X030334 18.1 мегапикселя, размер пикселя 6.9 µm, техпроцесс 0.5 µm.

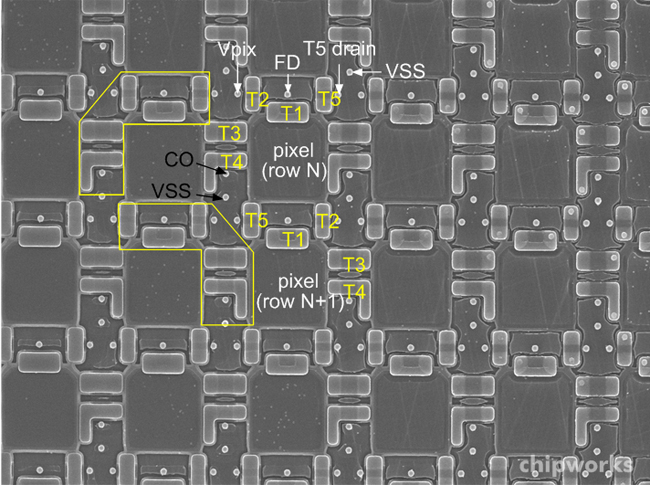

Сенсор использует архитектуру с автономными пикселями, хотя нечетные и четные строки читаются раздельно по одному из двух выходов шины столбцов. Canon впервые в X030334 использовал дополнительный транзистор (T5), который может быть использован для суммирования FD нод трех строк четных (или нечетных) пикселей одного цвета, что может быть использовано для шумоподавления и для режимов съёмки видео.

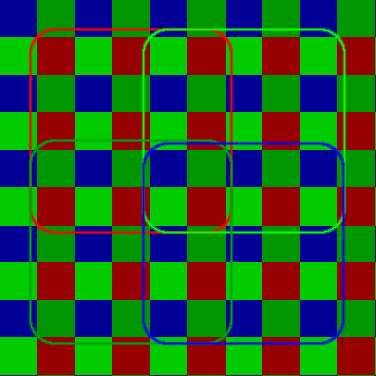

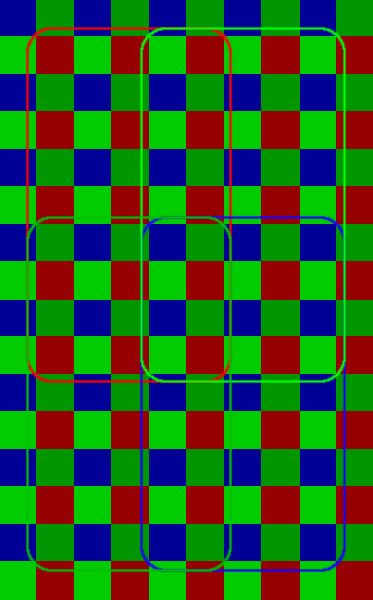

Ниже показано как суммируются пиксели в режиме 1080p из матрицы 3х3, и в режиме 720p из матрицы 5х3 (5 строк, 3 столбца). Этот метод также верен для 5D Mark3, 7D Mk2, на более старых и младших моделях строки пропускаются, но также суммируются три столбца.

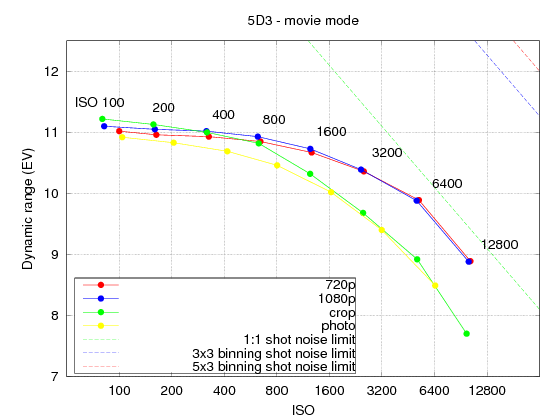

Вот как эта технология влияет на динамический диапазон. В фоторежиме (желтая линия), когда изображение с сенсора транслируется пиксель в пиксель, и в видеорежимах (синяя и красная линии) когда пиксели суммируются, что даёт лучший результат при высоких ISO:
Как работает механический затвор: выдержка делается зазором между верхней и нижней шторками.
