Объективы b4

актуально на 08.2026

Байонет b4
Байонет b4 является стандартом в телевидении с 90х годов, предназначен для камер с 2/3" матрицами.
С таким байонетом выпускались камеры и объективы как в 4:3 SD формате, так и 16:9 HD а потом и 4К форматах. Это объясняет то что разбег актуальных цен и характеристик может быть очень большим.
Объективы маркируются так: первая цифра это кратность (увеличение), второе фокусное расстояние на широком конце (кроп 3.9 к 35 мм)

Например, Fujinon XA17x7.6, это 17х кратный объектив, с диапазоном фокусных 7.6-129 (30-508мм в 35мм эквиваленте)

Распространен встроенный оптический экстендер х2 - увеличивает все фокусные расстояния вдвое, диафрагма при этом тоже темнее (теряем два стопа).

Значения диафрагмы обычное дело бывают от 1.2 и до 16, что для фотографов/видеографов соотносятся с 35мм эквивалентом примерно в 2 раза (f5.6 будет f11).

Объективы изначально рассчитаны на 3х матричные камеры, изображение проецируется на плоскость, находящуюся на расстояние 48 мм от фланца байонета , это фронтальная плоскость призмы раскладывающей свет на rgb. свет отражаясь в призме походит разное расстояние, при этом возникают хроматические абберации, которые корректируются тем что красная матрица находится на 10 микрометров дальше, и синяя на 5 микрометров дальше чем зеленая (цифры для 2/3 HD). Т.е. объективы имеют встроенную хроматическую абберацию, которая корректируется на стороне камеры.





Виньетирование (кроп) и абберации являются основными проблемой использования таких объективов с одноматричными камерами. Объективы подключаются через переходники/адаптеры и те могут решать проблемы в большей или меньшей степени. Существует три вида переходников: 1). корректирует все абберации и растягивает изображение во всю матрицу: Kipon, IB/e Optics, 2) только растягивает изображение в размер матрицы 3) ничего не делает, просто позволяет механически присоеденить байонет b4 к байонету камеры.
Первые стоят две-пять тысяч долларов для 35 мм матриц, 500-1000 долларов для m4/3. По второму варианту в продаже есть несколько переходников разных марок с линзой на байонет m4/3 по цене порядка 20 тыс. рублей, не ждите от них многого - они только убирают кроп, хроматику не исправляют. Или, в третьем случае, можно купить недорогой, за пару тысяч, китайский переходник, и смириться с ограничениями.

Чаще всего используются камеры MFT (micro 4/3) через адаптер MFT-B4: BM Pocket Cinema Camera 4K MFT, BM Micro Cinema Camera, BM Pocket Cinema Camera, Panasonic GH. Также снимают на кропы Sony E (лучше в настройках камеры включить кроп s35), хорошо получается у кропов Кенон ЕОS М, М2, если еще включить режим crop в MagicLantern, тоже самое с APC камерами Fujifilm.
При съемке на фотоаппарты и гибридные камеры объектив с экстендером дает преимущество: включеный экстендер снижает аберации примерно на 60-70%. Рабочая диафорагма 5.6, минимум 4. Кроп тоже снижается в 2 раза.
Если купить кабель-переходник питания Нirоsе 12 pin с Али, и запитать от 12В, будет работать моторизованный Zооm.

Кроме объективов для матриц 2/3", выпускались более бюджетные объективы для бюджетных камер с байонетом b4 но под матрицы 1/2" и 1/3". Поскольку это еще больший кроп, к тому же с бюджетными линзами, практического смысла сегодня они не имеют.

Линейки объективов:

Canon
Актуальные (в производстве) объективы:
серия СJ - UHD, в ней есть как более бюджетные UHDgc объективы, так и более дорогие UHDxs
серия HJ - FHD вещательная, сейчас в производстве только HJ40x10B - суперзум для спорта и т.д.
серия KJ - FHD для новостей, эконом серия

эти объективы могут быть как в варианте новостей так и cinema верий, у cinema нет штатной бленды, моторизованного зума, экстендера. Но более качественная оптика.

серия КТ - FHD для 1/3" матриц
серия KH - FHD для 1/2" матриц

сняты с производства:
серия FJ, EJ - Cine Prime 2/3"

SD разрешение:
серия J - SD вещательная
серия YJ - SD эконом вариант J
серия PJ - SD студийная, с дистанционным сервоприводом

серия H - SD для 1/2" матриц
серия YH - SD для 1/2" матриц новостные
серия PH - SD для 1/2" матриц студийные

серии V для 1" матриц, PV студийная SD, HV UV FV - FHD
серии начинающиеся на X, U это студийные боксовые объективы (большие по размерам, не мобильные)
серии начинающиеся на CN, это Cinema Lenses, для полнокадровых или S35 камер, с баойнетами PL, EF, RF.

Fujinon

серия UA - UHD
серия ZA - SELECT HD
серия XA - FHD (eXceed HD)
серия HA - FHD (PREMIER HD)

HA\XA FHD линии Cine, могут быть фиксированного фокусного расстояния, без сервоприводов, экстендеров и т.д.
серия HAc - FHD Cine Compact Zoom
серия HAe - FHD Cine Super Zoom
серия HAeF - FHD Cine Super Prime, фиксированное фокусное расстояние

серия A - SD, аналог Canon J, для новостей ENG
серия Ah - для документальной съемки, концертов, спорта и т.д. EFP

M - серии макро
С - Compact Cine

серия S - SD для 1/2" матриц
серия ZS - FHD для 1/2" матриц
серия HS - pro FHD для 1/2" матриц
серия XS - pro FHD для 1/2" матриц, версия байонета Sony

серия T - SD для 1/3" матриц
серия XT - НDТV 1/3"

Panasonic

серия AW-S - SD для 1/2" матриц

Zeiss DigiPrime DigiZoom

Cinema Lenses

Angenieux

SD и HD, малораспространенный французский производитель

Blackmagic URSA Mini Pro B4 Mount

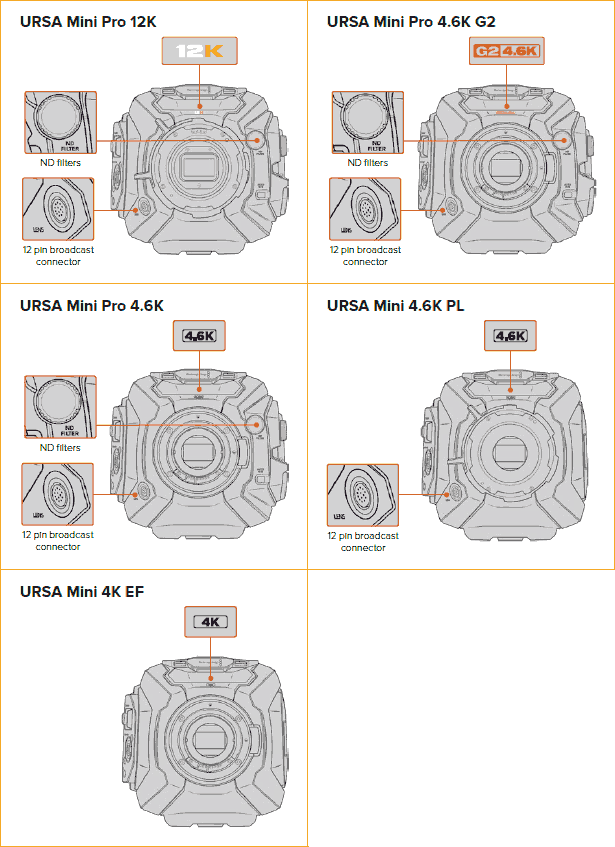

Доступный по цене и оптически правильный байонет поставляет компания Black Magic для своих камер Ursa Mini Pro Gx, Mini 12K. Для Mini 4.6K c байонетом PL есть своя модель "Mini B4 Mount", не ошибитесь. Для Ursa Broadcast байонет B4 штатный. На всех этих камерах в передней части есть 12 контактный разъем управления и питания объектива.




Согласно официальной документации управление диафрагмой и трасфокатором со стороны камеры доступно для следующих объективов: ‚ Fujinon HA, ZA, XA, UA и LA серий RM в суффиксе моделей. ‚ Canon HJ, KJ и CJ серий с суффиксом IRSE и IRSD.

B4 объективы с полным сервоконтролем фокуса, диафрагмы и трасфокатора: ‚ Fujinon B4 HA, ZA и UA серий с суффиксом RD и ZD. ‚ Canon HJ, KJ..ex и CJ серий и суффиксом IASE or IASD.

Т.е. официальная документация вклчает только находящиеся в производстве объективы.

Для Ursa Mini Pro при установке B4 объектива с байонетом в настройках камеры нужно установить разрешение 2K 16:9 или меньшее, и включить опцию ‘window sensor’ во вкладке ‘record’.

Резюмируя по Ursa Mini: объективы B4 работают без виньетирования только в кроп режиме, разрешение будет FHD. Старые объективы, даже SD разрешения, работают без проблем, нужно чтобы у них был стандартный 12 пиновый разъем Hirose. Причем трансфокатором, фокусом и диафрагмой удобнее управлять прямо на объективе, управление от камеры нужно если у вас в технологическом процессе присутствует централизованное управление камерами с пультовой.


https://www.youtube.com/watch?v=z7VsNrpxcp4
